Photovoltaikanlagen leisten tagtäglich wertvolle Arbeit – und das oft jahrzehntelang. Damit sie dauerhaft zuverlässig Strom liefern, ist eine regelmäßige und präzise Überprüfung entscheidend: Eine besonders effektive Methode zur Fehlererkennung ist die Elektrolumineszenz (EL)-Analyse. Sie ermöglicht die frühzeitige Erkennung selbst kleinster Defekte in Solarmodulen bis hin zu Haarrissen oder defekten Zellstrukturen.
Was ist Elektrolumineszenz in der PV-Diagnose?
Bei der Elektrolumineszenz handelt es sich um ein bildgebendes Verfahren, bei dem die Solarzellen von außen elektrisch angeregt werden. Hierbei kommt ein Rückbestromungsgerät zum Einsatz, welches die Modulspannung aufbringt und die physikalischen Prozesse umkehrt: Die Solarzellen emittieren Licht – im Nah-Infrarotbereich (NIR), ähnlich wie bei einer LED. Mit speziellen, NIR-fähige Kameras lässt sich diese Strahlung erfassen und sichtbar machen. Fehlerhafte Bereiche im Modul zeigen sich dabei deutlich dunkler oder mit typischen Mustern, z. B. bei Mikrorissen, Zellbruch oder Kontaktproblemen.
Bisher wurde diese Technik hauptsächlich stationär eingesetzt – beispielsweise in Laboren oder bei nächtlichen Vor-Ort-Checks mit großem Equipment. Doch jetzt gibt es eine innovative Erweiterung im Feld der mobilen PV-Analyse.
EL-Analyse mit der Matrice 4T Drohne – Innovation in der Luft

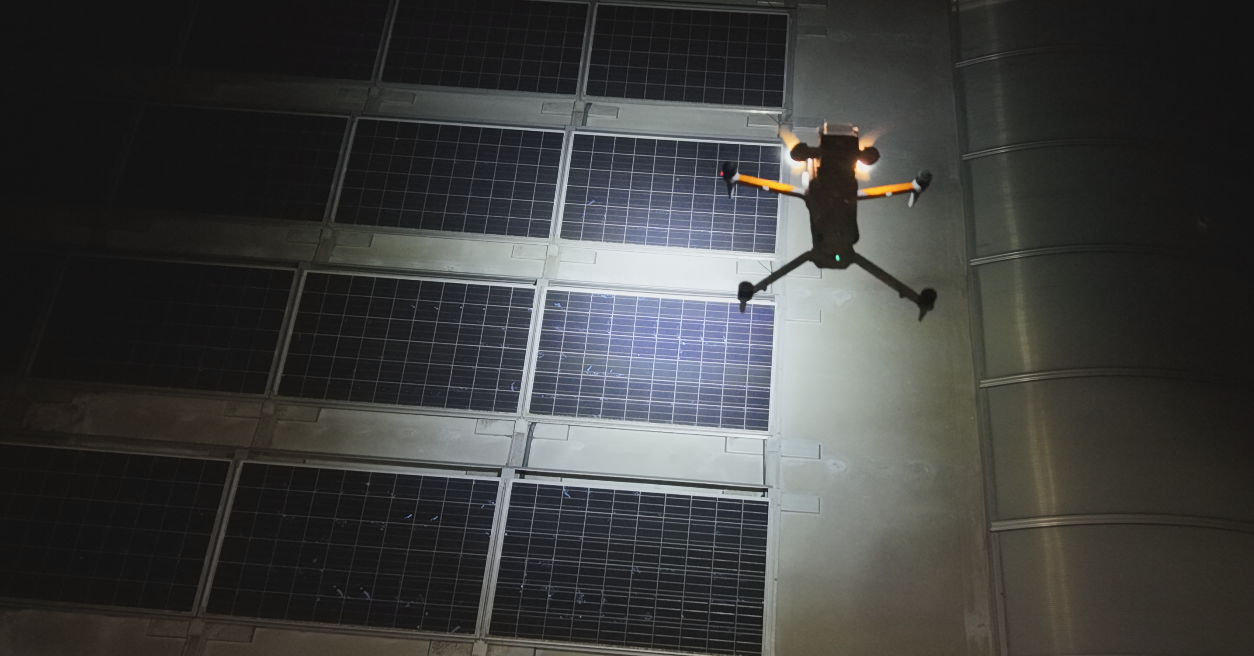

In einem internen Pilotprojekt konnten wir erfolgreich nachweisen, dass die Elektrolumineszenz-Prüfung auch mithilfe der DJI Matrice 4T Drohne möglich ist. Ausgestattet mit entsprechender Kamera- und Steuerungstechnik haben wir Testflüge durchgeführt und aussagekräftige EL-Bilder von PV-Anlagen aufgenommen – präzise, zuverlässig und aus der Luft.

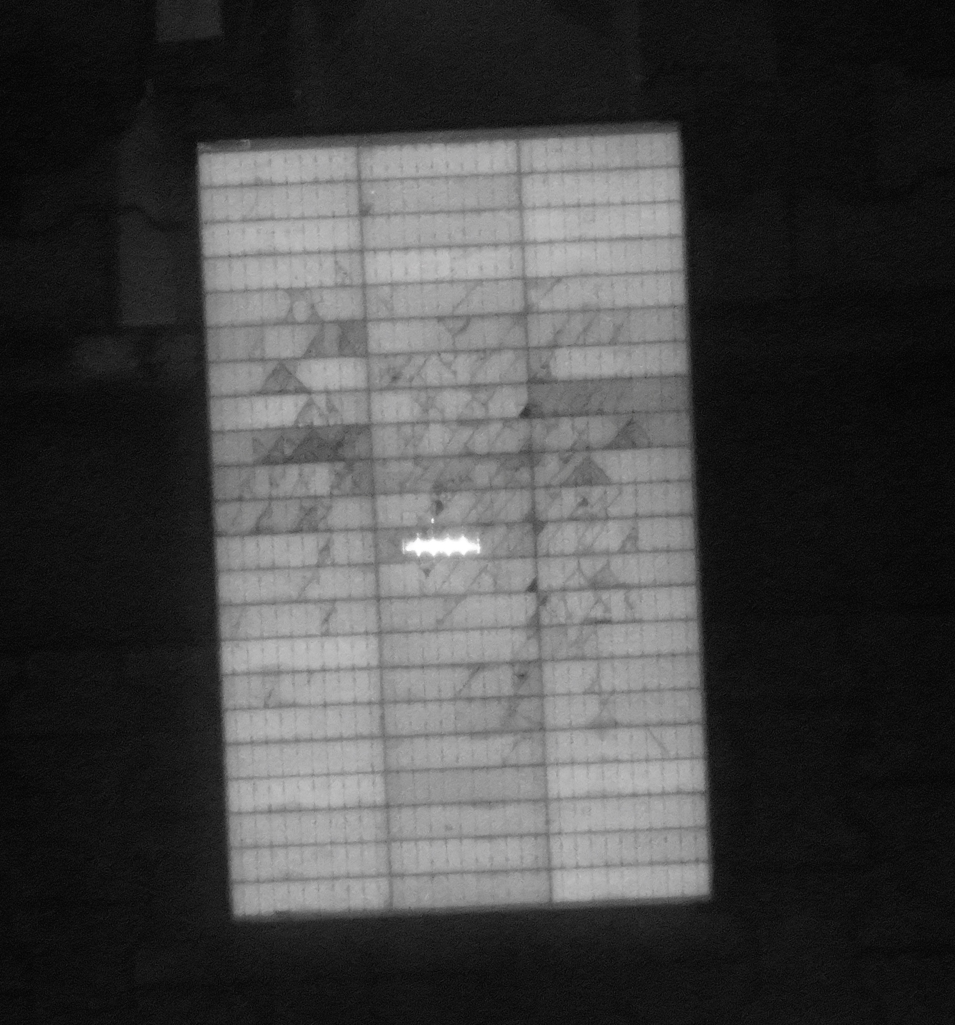

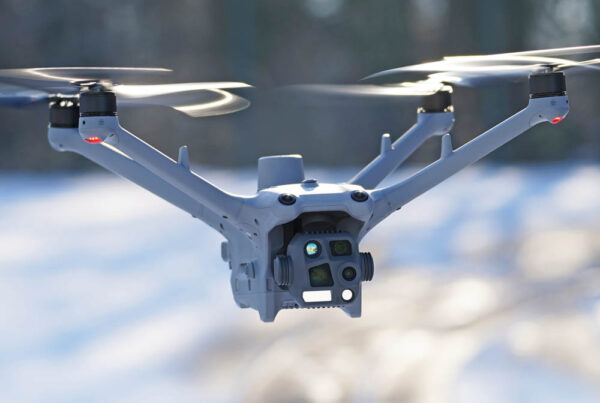

Der entscheidende technische Vorteil, den die M4T mitbringt, ist die NIR-empfindliche Zoom-Kamera (7x). Wird hier der Infrarot Filter über Software-Einstellungen herausgenommen, so kann die Drohne das schwache Leuchten der Module aufnehmen. Mit entsprechender Einstellung der Belichtungszeit und Empfindlichkeit (ISO) erhält man detaillierte Aufnahmen von der Modulfläche, die, wie oben abgebildet, teils versteckte Fehler enthalten.
Der große Vorteil: Die Methode ist mobil, schnell einsatzbereit und spart aufwändige Vor-Ort-Aufbauten. Gerade bei schwer zugänglichen Anlagen oder auf großen Dachflächen ist die fliegende EL-Inspektion ein echter Gamechanger.
Jetzt neu: Live-Erprobung & Schulungen bei uns vor Ort
Unsere Erkenntnisse aus den Testflügen teilen wir gerne – praxisnah und direkt anwendbar. Ab sofort bieten wir Live-Demos und Schulungen zur EL-Inspektion mit Drohne an. Dabei zeigen wir nicht nur, wie die Technik funktioniert, sondern vermitteln auch, worauf es bei der Flugplanung, Auswertung und Fehlererkennung ankommt. Unsere Schulung richtet sich an alle, die modernste Diagnosetechnik effizient einsetzen möchten!
